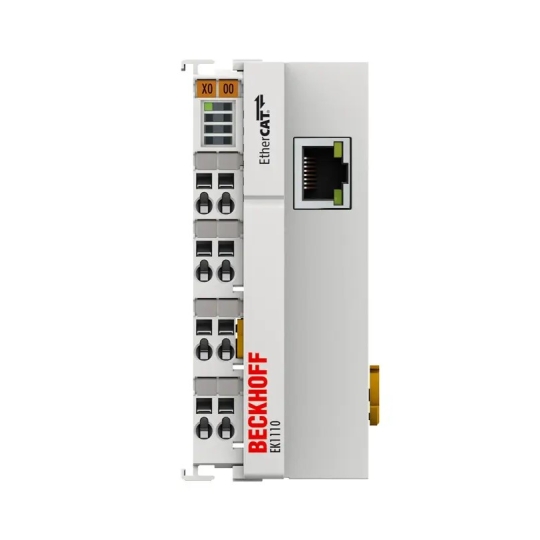

# 326500119 ETHERCAT, EXTENSION, RJ45 (Bộ kết nối EtherCAT EK1110)
- Mã hàng: # 326500119
- Tên hàng: ETHERCAT, EXTENSION, RJ45
- Model: BECKHOFF EK1110
- Thương hiệu: BECKHOFF
- Made in Germany
- Sử dụng trên máy cắt vải tự động Gerber Paragon® HX / VX,GERBERcutter® Z1,Gerber Paragon® LX.
Các phụ tùng máy trải vải, máy cắt vải tự động khác mời bạn tham khảo ► DAO MÁY CẮT / ĐÁ MÀI DAO / KHỐI LÔNG NHỰA / DÂY NHÁM VÒNG / MOTOR ĐỘNG CƠ / DẪN HƯỚNG DAO CẮT / DÂY ĐAI RĂNG / CẢM BIẾN / VÒNG BI / CHỔI THAN.-
Liên hệ
-
82
Thông số kỹ thuật Bộ kết nối EtherCAT EK1110
|
Technical data
|
EK1110
|
|---|---|
|
Task within EtherCAT system
|
conversion of the E-bus signals to 100BASE-TX Ethernet for extension of the EtherCAT network
|
|
Data transfer medium
|
Ethernet/EtherCAT cable (min. Cat.5), shielded
|
|
Distance between stations
|
100 m (100BASE-TX)
|
|
Protocol
|
any EtherCAT protocol
|
|
Delay
|
approx. 1 µs
|
|
Data transfer rates
|
100 Mbit/s
|
|
Configuration
|
not required
|
|
Bus interface
|
1 x RJ45
|
|
Power supply
|
from E-bus
|
|
Current consumption E-bus
|
typ. 130 mA
|
|
Electrical isolation
|
500 V (supply voltage/Ethernet)
|
|
Weight
|
approx. 50 g
|
|
Operating/storage temperature
|
-25…+60°C/-40…+85°C
|
|
EMC immunity/emission
|
conforms to EN 61000-6-2/EN 61000-6-4
|
|
Relative humidity
|
95%, no condensation
|
|
Vibration/shock resistance
|
conforms to EN 60068-2-6/EN 60068-2-27
|
|
Protect. rating/installation pos.
|
IP20/variable
|
|
Approvals/markings
|
CE, UL, ATEX, IECEx
|
|
Ex marking
|
ATEX: II 3 G Ex ec IIC T4 Gc
IECEx: Ex ec IIC T4 Gc |
EK1110 | EtherCAT extensionPreferred type
The EK1110 EtherCAT extension is placed at the end of an EtherCAT Terminal segment or an Embedded PC from the CX series and offers the option of extending the EtherCAT network in the form of a line topology.
Special features:
-
Connection technology: 1 x RJ45 socket
-
Connection lengths: up to 100 m
-
Extension of an EtherCAT network in line topology
The EK1110 has an RJ45 socket that enables connection of an Ethernet cable with RJ45 connector and establishes a connection to a further EtherCAT segment or to individual EtherCAT devices. The E-bus signals are converted to 100BASE-TX Ethernet signal representation in a continuous process. Power supply to the EK1110 electronics is via the E-bus. No parameterization or configuration
